DEN RENAST MÖJLIGA STREAMINGSIGNALEN

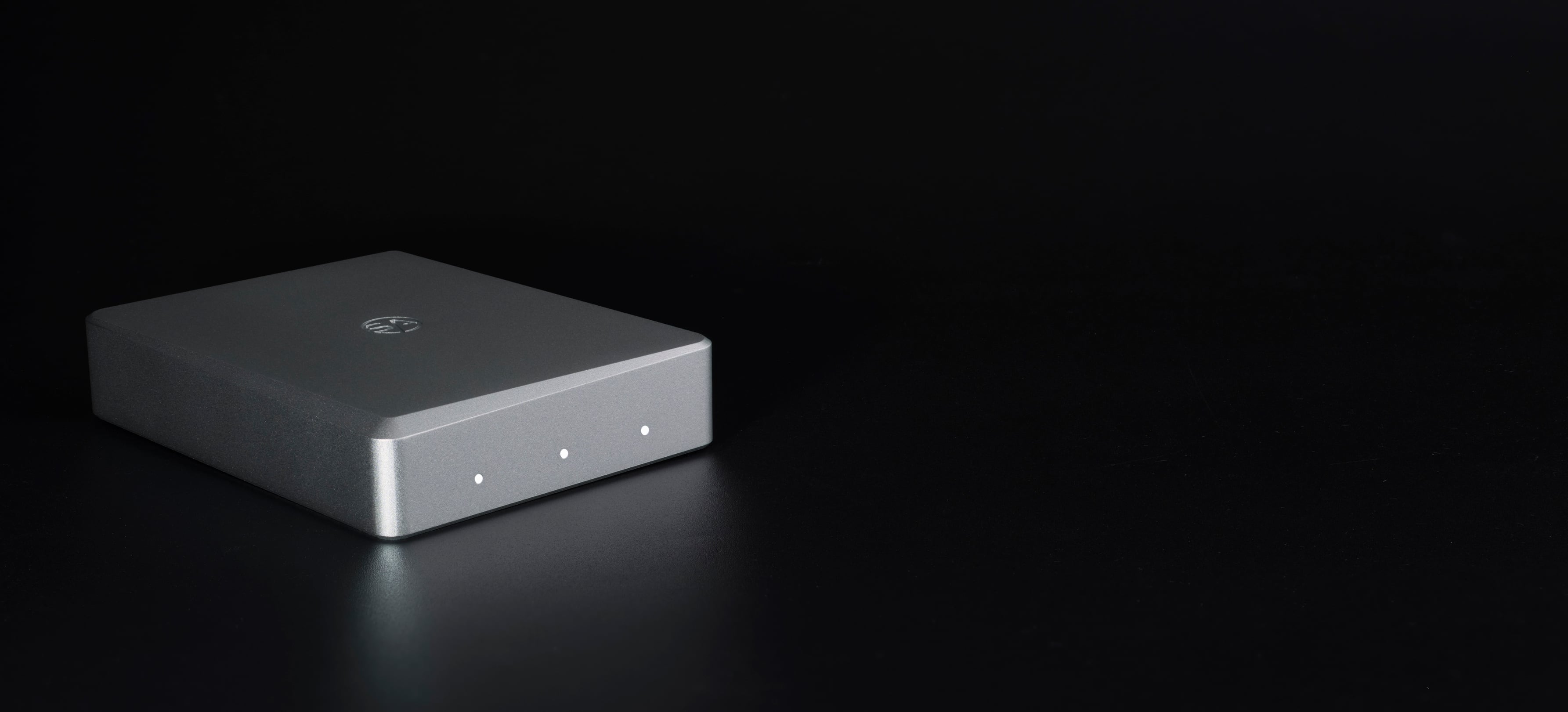

SmoothLAN Regenerator hjälper till att skapa den perfekta miljön för audiofil musikströmning – och levererar en ren, digital signal till ditt hi-fi-system.
SmoothLAN Regenerator tar den digitala nätverkssignalen, filtrerar, omklockar och regenererar den innan den skickas direkt till musikstreamern. Den har fackisolering, optimerad jordning och en ultralågbrusig strömförsörjning, allt utformat för att producera en ren, brusfri signal.
En dedikerad anslutning för den renaste ljudsignalen
Digitala chip i hemnätverk introducerar i sig oönskad fasmodulering (jitter) i den data de bearbetar. I ljudsystem uppfattar vi detta vanligtvis som en kantig eller spröd kvalitet i ljudet. Den viktigaste anslutningen är den som matar streamern, eftersom det är här digitalt brus kan läcka in i den analoga domänen och försämra ljudkvaliteten.
SmoothLAN Regenerator är utformad med dedikerade enskilda ingångar och utgångar, vilket eliminerar onödig nätverkstrafik och säkerställer att endast den renaste möjliga signalen når DAC:n. Med dubbel passiv filtrering och trippel aktiv omklockning levererar den en ultraren, brusfri anslutning för kompromisslös musikströmning.
SmoothLAN Regenerator arbetar med 100 Mbps för optimal ljudprestanda, vilket minimerar nätverksbrus och störningar för renare ljud.
Filtrering inom ett datasignalområde är inte genomförbart eftersom det skulle förvränga signalen och orsaka fel eller dataförlust. Ett 1 Gbps-nätverk fungerar över ett mycket bredare frekvensspektrum, vilket begränsar möjligheten att filtrera brus effektivt. Genom att kunna tillämpa filtrering över 100 Mbps kan du ta bort mer oönskat brus utanför signalområdet utan att påverka data.
100 Mbit/s är mer än tillräckligt för musikströmning av audiofiler. Den är fullt kapabel att hantera ljudfiler med högsta upplösning med gott om headroom, vilket garanterar felfri uppspelning utan bortfall eller buffring.
FÄLLISERAD ISOLERING
Digital dataöverföring genererar elektromagnetisk störning (EMI), vilket kan störa närliggande kretsar. Även komponenter med låg brusnivå avger EMI, vilket läcker in i angränsande kretsar och försämrar signalintegriteten. Eftersom flera kretsar delar ett kort är skärmning avgörande.
Höljet på SmoothLAN Regenerator är tillverkat av massivt aluminium och fungerar som en fackuppdelad RF-skärm, som blockerar interna och externa emissioner för att förbättra prestandan. Inuti sitter varje funktionsblock på kretskortet i en separat kavitet – vilket isolerar kretsarna och minimerar RF-korskoppling. En exponerad guldkant runt varje krets jordar direkt till höljet, vilket säkerställer lägsta impedans och kortaste väg till jord. Detta minskar brus och överhörning avsevärt, vilket bevarar signalens klarhet och ljudkvalitet.
Före och efter användning av vår regenerator
FÖRE REGENERATORN
efter REGENERATOR
Diagramanalys
Vad är ett ögonmönster?
Ett ögonmönster (eller ögondiagram) är ett visuellt verktyg som används för att bedöma signalintegriteten hos en digital höghastighetssignal. Det lägger många databitar ovanpå varandra för att bilda en form som ser ut som ett öga. Ju mer öppet ögat är, desto renare och stabilare blir signalen. En stängd eller suddig ögonöppning indikerar distorsion, brus och flimmer.
Hur man läser det
Ögonmönstrets form visar hur mycket jitter och brus som finns i signalen. En vid och öppen ögonöppning indikerar lågt jitter och korrekt, konsekvent timing. Ett smalt eller slutet öga indikerar högt jitter och signalintegritetsförvrängning.
När signalen passerar in i det centrala området där den inte borde – kallat ögonöppning – kallas det för ögonfel. Dessa fel ökar risken för bitfel och jitter i mottagaren.
Färgintensiteten visar hur ofta signalen passerar genom vissa punkter. Ljusare områden återspeglar konsistens; spridda prover indikerar instabilitet.
Vad visar ögonformen?
Det återspeglar signalstabilitet och timingnoggrannhet. Ett rent, öppet öga innebär lågt jitter och pålitlig överföring. Om signalen passerar in i det centrala "ögat"-området kallas det en ögonskada, vilket kan leda till avkodningsfel.
Varför är färgerna viktiga?
De visar signaldensitet. Ljusare områden innebär mer konsekventa övergångar; kallare färger visar brus eller mindre frekventa signalvägar.
Varför ser den andra bilden bättre ut?
Den regenererade signalen har mindre distorsion, starkare amplitud och avsevärt minskat jitter – allt synligt i den bredare, renare ögonöppningen.
Vilken testutrustning användes?
Sond: Tektronix P6247 Differentialsond
Mätpunkt: I änden av en 20 meter lång Ethernet-kabel
Router: BOX7F-SDM-RO – FTTH-fiberrouter från Altice
Varför visar den andra bilden högre amplitud?
Regeneratorn regenererar signalen och tar bort brus och jitter. Detta ger en renare vågform, vilket resulterar i ett större ögondiagram med högre amplitud.
HÖGPRESTERANDE STRÖMFÖRSYRA
SmoothLAN Regenerators strömförsörjningsdesign följer samma noggranna tillvägagångssätt som höljet och kretskortet. En specialanpassad extern switch-mode-strömförsörjning med låg brusnivå säkerställer ren och stabil strömförsörjning. Inuti undertrycker flerstegsfiltrering högfrekvent brus, medan aktiv reglering stabiliserar variationer vid lägre frekvenser för extremt låg brusnivå.
Varje kretsblock har en oberoende strömförsörjning för att förhindra störningar, där klockans strömförsörjning är särskilt isolerad för att minimera fasbrus och jitter. Detta resulterar i en renare signal, vilket minskar distorsion och förbättrar den övergripande ljudkvaliteten och detaljerna.
FLERSTEGSFILTERERING
SmoothLAN Regenerator kombinerar passiv filtrering med aktiv omsynkronisering av datasignalen, vilket säkerställer maximal brusdämpning samtidigt som signalintegriteten bibehålls.
Dubbelskiktspassiv filtrering tillämpas på både ingångs- och utgångssteg, vilket avsevärt minskar RF-brus jämfört med enstegsfilter.
Efter den passiva filtreringen av ingången optimerar SmoothLAN Regenerator datavägen genom att omjustera och synkronisera signalen för att dämpa jitter. Detta uppnås genom tre kaskadkopplade aktiva jitterdämpningssteg, som omsynkroniserar data till en högprecisions intern masterklocka med lågt fasbrus.
Efter det tredje steget av omklockning tar det slutliga passiva filtret med dubbla lager bort allt kvarvarande brus som introduceras under aktiv bearbetning, vilket ger en ultraren utsignal.
Mästarklockan
Kärnan i regeneratorn finns huvudklockan, som är avgörande för signalintegriteten. För att skydda den från termiska fluktuationer och elektromagnetisk störning är oscillatorn och kristallen inrymda i en isolerad kavitet, vilket säkerställer en stabil miljö med låg EMC.
Klockspårningen är begravd i kretskortet, med skärmande vias som skapar en metallbarriär runt klockan och datavägarna. Den dedikerade lågbrusiga strömförsörjningen är specifikt utformad för att minska fasbrus och förhindra klockjitter.
Dessa förbättringar förbättrar ljudets klarhet och ger större detaljer, djup och transparens i ljudåtergivningen.
Aktiv filtrering
SmoothLAN Regenerator optimerar datavägen genom att justera tidsinställningen och synkronisera signalen för att effektivt dämpa jitter. Detta uppnås genom tre kaskadkopplade aktiva jitterdämpningssteg, som omsynkroniserar data till en högprecisions intern masterklocka med lågt fasbrus.
Anpassad kabel konstruerad för renhet
En kabel kan inte förstärka en ljudsignal. Dess syfte är att bevara signalrenheten och undertrycka störningar. Vår medföljande kabel är tillverkad internt och specifikt utformad för att bibehålla integriteten hos den regenererade Ethernet-signalen mellan SmoothLAN och din musikstreamer. Den använder syrefria kopparledare i en CAT7-specifikation med guldpläterade kontakter, vilket ger en stabil, brusfri länk som skyddar det arbete som SmoothLAN redan har gjort.
Specifikationer
SmoothLAN Regenerator tar den digitala nätverkssignalen, filtrerar, omklockar och regenererar den innan den skickas direkt till musikstreamern. Den har fackisolering, optimerad jordning och extremt låg brusnivå, allt utformat för att producera en ren, brusfri signal.
Fysiska specifikationer
Vanliga frågor
Vad är skillnaden mellan SmoothLAN Regenerator och SmoothLAN Network Filter?
SmoothLAN Regenerator inkluderar, förutom passiv filtrering, aktiva elektroniska steg som regenererar och omklockar signalen, vilket säkerställer en ännu renare dataström för förbättrad ljudprestanda.
Vilken kabel medföljer SmoothLAN Regenerator?
En kabel kan inte förstärka en ljudsignal. Istället är syftet att bevara signalens renhet och undertrycka störningar. Vår anslutningskabel är utformad för att skydda renheten hos Ethernet-signalen mellan SmoothLAN Regenerator och musikstreamern. Den medföljande kabeln är en syrefri kopparkabel, CAT 7, med guldpläterade kontakter.
Mellan nätverksswitchen och streamern skickas data i paket som en filöverföring, jag trodde att jitter och klockning bara gäller en bitström?
Även om Ethernet-överföring är paketbaserad finns det fortfarande en kontinuerlig dataström mellan nätverksswitchen och streamern. Ethernet-anslutningen stoppar och startar inte intermittent; istället överförs Ethernet-ramar konstant – även när inga faktiska data skickas. Dessa ramar bär fortfarande på fasbrus, jitter och RF-störningar.
Ethernet-mottagare förlitar sig på att detektera fasta datamönster, såsom "starter frame packets", för att upprätthålla synkroniseringen. Även när det inte finns någon nyttolastdata är tomma Ethernet-ramar inte bara nollor; på grund av Manchester-kodning vänds varje bit i nästa cykel för att förhindra en konstant ström av 0s eller 1s, vilket skulle skapa en DC-signal som transformatorer inte kan koppla. Detta säkerställer att det alltid finns ett flöde av alternerande 1s och 0s.
Sändningsenheten introducerar naturligt jitter när dessa bitar skickas – vilket innebär att tidpunkten för varje övergång (från 1 till 0 eller vice versa) kan variera något. Ethernet-mottagare förblir aktiva hela tiden för att säkerställa att inga paket går förlorade, och den fysiska länken förblir konstant upptagen, även när ingen ljuddata överförs. Det är därför jitter och klockning fortfarande spelar roll innan streamern konverterar paket till en bitström.
Min DAC/Streamer har redan inbyggd omklockning, varför skulle den här produkten hjälpa?
Även om nästan varje DAC och streamer klockar om ljuddatan, är det viktigaste problemet att klockan arbetar på ett delat jordplan med Ethernet-kretsarna. Detta innebär att brus från Ethernet-gränssnittet – genererat av switchregulatorer, common-mode-strömmar och läckage från nätverkskomponenter – förorenar jord innan DAC:ns interna omklockning ens sker.
Genom att använda en högkvalitativ nätverksregenerator för att omklocka och rengöra Ethernet-signalen innan den kommer in i DAC:n eller streamern, minimerar du effektivt mängden brus som DAC:ns klocka måste arbeta mot. Detta leder till lägre fasbrus (jitter), minskad modulering av jordplanet och i slutändan bättre ljudklarhet, svartare bakgrunder och mer naturlig detaljåtergivning.
Var är det bästa stället att placera SmoothLAN Regenerator?
Den ideala placeringen för SmoothLAN Regenerator är mellan din router (eller nätverksswitch) och din streamer/musikspelare, och så nära streamern som möjligt med den medföljande kabeln. Denna installation säkerställer renast möjliga signal när den kommer in i ditt ljudsystem. Även om denna placering fungerar bäst för de flesta system, kan du experimentera med andra positioner i ditt nätverk för att finjustera prestandan baserat på din specifika installation.
Varför låter 100 Mbps bättre än 1 Gbps?
100 Mbps-nätverk genererar mindre RF-brus än 1 Gbps-nätverk på grund av deras smalare bandbredd, vilket möjliggör effektivare brusfiltrering utan att påverka dataintegriteten. Detta resulterar i en renare signal och förbättrad ljudkvalitet. Dessutom ger 100 Mbps mer än tillräckligt med bandbredd för högupplöst ljud, vilket säkerställer felfri uppspelning utan bortfall eller buffring. SmoothLAN Regenerator kan användas i 1 Gbps-nätverk eftersom routern automatiskt känner igen den som en 100 Mbps-enhet och överför datasignalen med 100 Mbps, vilket gör att Regenerator kan fungera som avsett.
Varför har SmoothLAN Regenerator bara en ingång och en utgång?
Till skillnad från nätverksswitchar med flera portar, som distribuerar data till flera enheter och kan introducera ytterligare brus, är SmoothLAN Regenerator utformad för punkt-till-punkt-signaloptimering. Genom att fokusera på en enda ingång och utgång säkerställer den renaste möjliga dataström, vilket minskar störningar och maximerar effektiviteten i dess omklockning och brusfiltrering. Denna direkta anslutningsmetod ger överlägsen ljudprestanda genom att eliminera onödig signalbehandling och potentiell bruskontaminering.
Jag äger redan ett SmoothLAN-nätverksfilter. Ska jag använda det med SmoothLAN Regenerator?
Det beror på ditt system. SmoothLAN Regenerator inkluderar redan passiv filtrering, så att lägga till nätverksfiltret kanske inte alltid ger ytterligare fördelar. Även om vissa inställningar kommer att förbättras är det inte alltid effektivt att kaskadkoppla nätverksfilter i ändlöshet. Det är värt att experimentera med båda och överväga alternativa placeringar – som att använda nätverksfiltret någon annanstans i ditt system – för att hitta vad som fungerar bäst för din konfiguration.
Finns det detaljerade instruktioner för SmoothLAN Regenerator?
Hur fungerar din 60-dagars pengarna-tillbaka-garanti?
